Hi berry2k,
leider kann man den Hersteller der Platine nicht erkennen, sonst könnte man danach googeln.
Es geht aber auch anhand des Leiterbahnbildes.

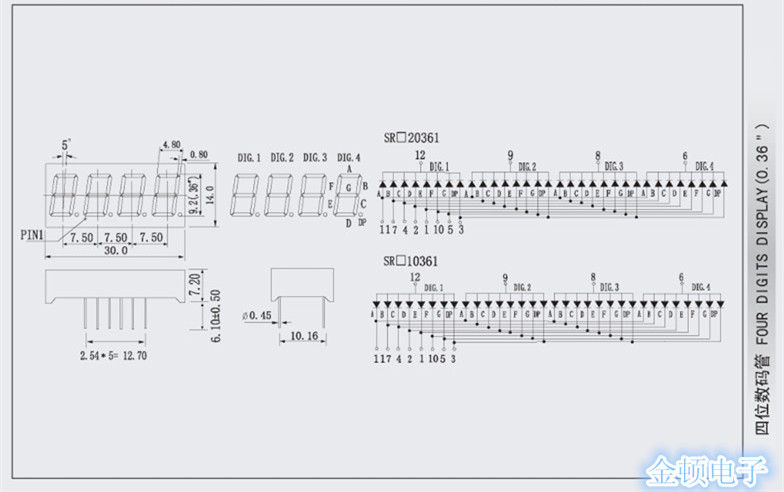

Wenn du dir die linke Pinreihe des Bildes anschaust, erkennst du, daß die Pins 1, 4 und 7 miteinander verbunden sind (kann auch die obere Reihe sein, je nachdem, wie man das Bild betrachtet).

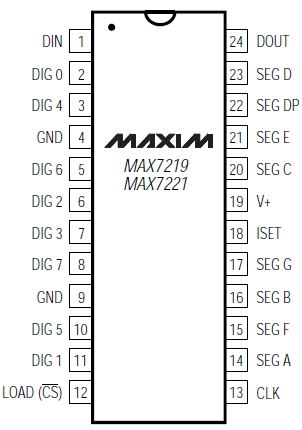

Das zeigt mir, daß die Digits im Multiplexbetrieb betrieben werden. Es werden jeweils die aktiven Segmente eingeschaltet und je nachdem, welches Digit dargestellt werdn soll, wird die entsprechende gemeinsame Kathode/Anode angesteuert. Die entsprechende Zahl wird dargestellt. Dies geschieht mehrere hundert Male pro Sekunde, so daß das Auge es als "stehende" Anzeige sieht. Das hat seine Ursache darin, weil das menschliche Auge bei seiner Wahrnehmung träge ist.
Diese 3er-Verbindungen sollten auf der Platine 8 Mal vorkommen, nämlich für die Segmente A - G und den Dezimalpunkt. Fehlt der Dezimalpunkt, gibt es nur 7 3er-Verbindungen.
Dann gibt es pro 7-Segment-Digit genau eine Leiterbahn, die mit keinem anderen Pin eine Verbindung hat. Dies ist die Leiterbahn für die gemeinsame Kathode oder Anode. In deinem Fall sollte es genau 3 dieser Bahnen geben.
Wenn du nun nicht weißt, ob die Digits eine gemeinsame Kathode oder Anode haben, kann man dies auf dreierlei Arten herausfinden.
1. mit einem LED-Tester.
LED-Tester arbeiten als Konstantstromquelle. Sie sind meist mit einer Steckerleiste oder Buchsenleiste ausgestattet, wo jedes Steckerpaar mit einer Stromstärke (z.B. 5, 10, 20, 30, 50 mA) gekennzeichnet ist.
Was du brauchst, sind zwei Krokodilklemmen und zwei Jumper oder Pins einer Steckerleiste (für die Buchsen des Testers). Da der LED-Tester mit + und - gekennzeichnet ist, fällt es nicht schwer, gemeinsame Anoder oder Kathode zu bestimmen. Verbinde eine Krokoklemme mit + des Testers, das andere mit einer der drei Leiterbahnen, die zu den anderen keine Verbindung haben. Die andere Krokoklemme verbindest du mit - des Testers und verbindest sie mit einem Pin, der zu einer 3er-Verbindung gehört.
Leuchtet nun ein Segment auf, haben die Digits eine gemeinsame Anode. Leuchtet nichts, die Krokoklemmen am Tester tauschen. Jetzt sollte ein Segment angehen und du hast Digits mit gemeinsamer Kathode.
Jetzt kannst du die 3er-Verbindungen durchgehen und bestimmen wo die Segmente angeschlossen sind. Am besten testest du am Stecker der Platine. Hast du alle Segmente herausgefunden, gehst du die 3 Einzelleitungen durch und kannst bestimmen, welches Digit wo seinen Anschluß am Stecker hat.
Passieren kann nichts, auch nicht, wenn du + und - verbindest, da der LED-Tester als Konstantstromquelle läuft und der Strom nie größer werden kann, als der Bereich, den du gewählt hast.
2. konventionelles Ausmessen
Verfügst du über keinen LED-Tester, brauchst du 3 Krokoklemmen, einen 470 Ohm-Widerstand und eine 5V-Spannungsquelle. Es geht auch eine 9V-Blockbatterie, dann aber den Widerstand auf 1kOhm erhöhen.
Hier dann - eine der Einzelleitungen mit einer Kroklemme verbinden. Die 2. Krokoklemme an +, dessen anderes Ende an den Widerstand und das freie Ende des Widerstandes mit der 3. Krokoklemme verbinden. Mit dem nun freien Ende der 3. Krokoklemme die 3er-Verbindungen testen. Geht ein Segment an, hast du Digits mit gemeinsamer Anode.
Wie oben + und - tauschen und den Test wiederholen. Nun sollte ein Segment angehen und du hast Digits mit gemeinsamer Kathode.
Bitte sorgfältig auf den Widerstand und dessen Verbindungen achten. Läßt du ihn weg, gehen die Segmente exakt einmal an, besser, sie blitzen kurz auf und das Digit ist Schrott!!
3. Multimeter
Jedes bessere Multimeter verfügt über eine Diodentestfunktion. Es zeigt dann zwar nur den Widerstandswert der Diode an, aber das reicht für unsere Zwecke.
Rotes Kabel an eine Einzelleitung, schwarzel Kabel an eine 3er-Verbindung. Widerstandswert notieren. Kabel tauschen: Schwarz an Einzelleitung, rot an 3er-Verbindung.
War der erste Wert niedriger, also rot an Einzelleitung, dann hast du gemeinsame Anode, war der 2. Wert niedriger, also schwarz an Einzelleitung, hast du gemeinsame Kathode.
Bei der 3. Methode kannst du zwar die Segmente nicht bestimmen, aber die kannst du dann mit Methode 2 herausfinden.
Nun erstellst du dir nun eine eigene Dokumentation. Ist mit Arbeit verbunden, aber so macht dein Gesamtgebilde Fortschritte.
Viel Erfolg!
